Bau eines Tonarms "ZORK"

Einleitung

Ein Merkmal unserer Vorliebe für die analoge Musikwiedergabe ist unter anderem die Möglichkeit, relativ niederschwellig in den Selbstbau von Komponenten einzusteigen. Wer hat sich nicht schon in jungen Jahren mal mit dem Selbstbau von Lautsprechern oder Verstärkern beschäftigt? Mit Lötkolben, Bohrmaschine, Stichsäge und vielleicht mit einem guten Ohr bewaffnet, sind oftmals schon gute Ergebnisse erzielt worden. Mit den Jahren sind auch die technischen Möglichkeiten zur Umsetzung besser geworden, gute Messtechnik und präzise Maschinen sind wesentlich erschwinglicher geworden.

Dabei wird die Selbstbauszene oftmals konträr gesehen, so meine Erfahrung. Viele Interessierte finden solche Aktivitäten gut, andere kaufen sich lieber "was Richtiges". Letztere vergessen dabei, dass auch Hersteller wie z.B. Backes & Müller, Avantgarde Acoustic oder auch Burmester mal klein angefangen haben und zuerst nur Komponenten für den privaten Gebrauch und später für Freunde gebaut haben. Auch der mittlerweile recht bekannte Schick Tonarm ist aus einem Selbstbauprojekt entstanden.

Warum also nun einen neuen Tonarm konstruieren und herstellen?
Sicher nicht aus dem Grund "weil es auf dem Markt kein Produkt gab, was meinen Vorstellungen entspricht".
Diesen Spruch hört man leider so oft - und ich finde, er ist genauso oft an den Haaren herbeigezogen und wird ganz gern in HiFi-Magazinen oder Herstellerwebseiten verbreitet.
Wahrscheinlich soll es auch den besonderen Anspruch des Herstellers herausstellen.
Der Markt im Bereich der Audiotechnik war schon immer riesengroß und ein Produkt dort zu nicht finden, was einem gefällt, dürfte faktisch unmöglich sein.
Der eigentliche Grund ist eher der Preis von vielen Gerätschaften, diese sind ja in den letzten Jahren regelrecht durch die Decke gegangen und nicht jeder hat eine Banknotenpresse im Haus.

So auch bei mir, ich habe nach preiswerten Tonarmen gesucht, um diese an meiner Solid Maschine Small anzubauen und damit verschiedene Tonabnehmer vergleichen zu können. Leider sind in den letzten Jahren viele Firmen, wie z.B. Jelco vom Markt verschwunden und der Gebrauchtmarkt war mir immer ein wenig suspekt. Da ich aber eine komplett ausgestattete Werkstatt besitze und mittlerweile auch genug Zeit habe, startete ich das Projekt ZORK-Tonarm!

Konzeption
Im Bereich Tonarme gibt es eine fast unüberschaubare Anzahl von Varianten. Tangentialtonarme mit Luftlager, Rollenlager oder elektrischer Nachführung, Drehtonarme mit kardanischer Aufhängung, Einpunktlagerung, Schneidenlager oder auch mit Spurfehlwinkelkompensation wie z.B. der Thales Tonarm. Diese Vielzahl an technischen Konzepten zeigt vor allen Dingen eins deutlich - es gibt keinen perfekten Tonarm, Kompromisse werden immer gemacht.

Dabei soll ein Tonarm das Tonabnehmersystem lediglich reibungsarm, spielarm und resonanzarm über die Platte führen - eigentlich ganz einfach, oder? Leider nicht! Wie man sicher schon aus den Formulierungen reibungsarm, spielarm und resonanzarm lesen kann, vermeide ich das Adjektiv "frei".
Aus dem einfachen Grund, weil es das in Zusammenhang mit mechanischen Komponenten (bis auf wenige Ausnahmen) nicht gibt! Allem Marketinggeschwafel zum Trotz.
Es gibt nur die Möglichkeit, die Faktoren Reibung, Spiel und Resonanzen so weit wie möglich einzugrenzen.
Dann klappt es auch mit dem Tonarm…

Ich habe mich für einen klassisch kardanisch geführten Drehtonarm mit Kugellagerung für Horizontal - und Vertikallagerung entschieden. Auch werden bei dieser Konstruktion keine exotischen Materialien verwendet. Die Option dafür besteht zwar, aber ich wollte den Tonarm auch nachbausicher gestalten und dazu gehört auch eine vernünftige Verfügbarkeit von Materialen. Außerdem ist diese Bauart robuster in der Handhabung und durch die in diesem Fall gewählten Lager unempfindlicher gegen unbeabsichtigte Verstellung oder gar Beschädigung.

Zuerst kommt aber die Entscheidung über die Tonarmgeometrie. Ich wollte auf jeden Fall verschiedene Längen und Bauformen im Rahmen des Konzepts ausprobieren. So habe ich mich dann entschieden, je einen 10 Zoll und einen 12 Zoll Tonarm mit wahlweise geradem oder gebogenen Tonarmrohr zu bauen.

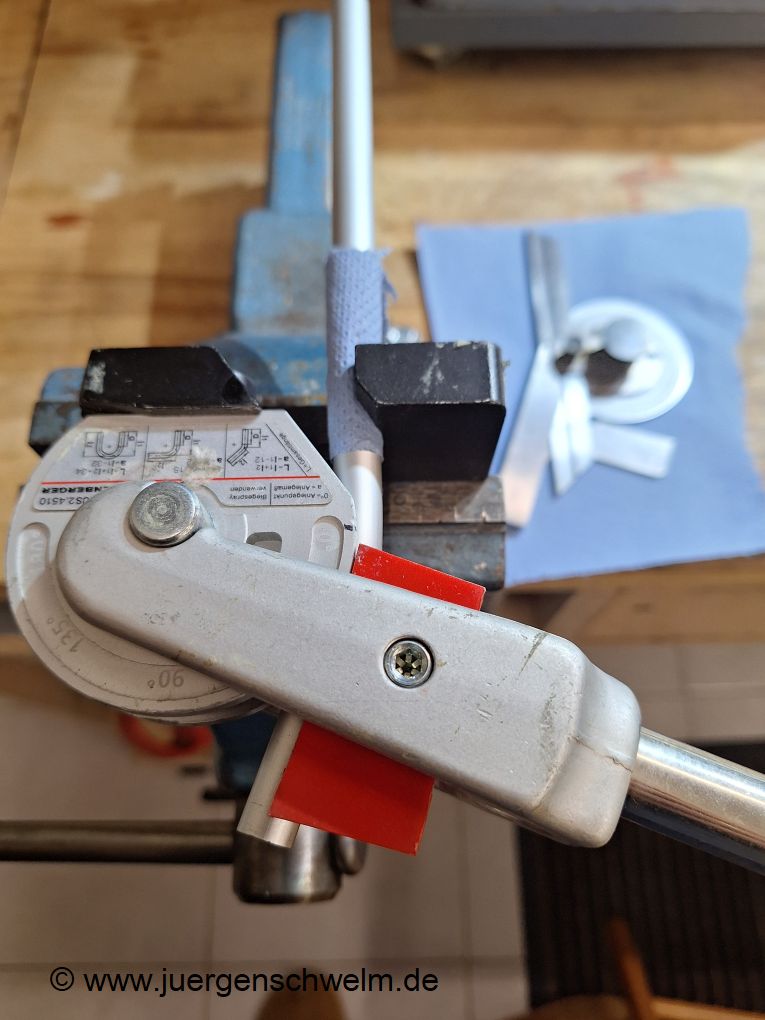

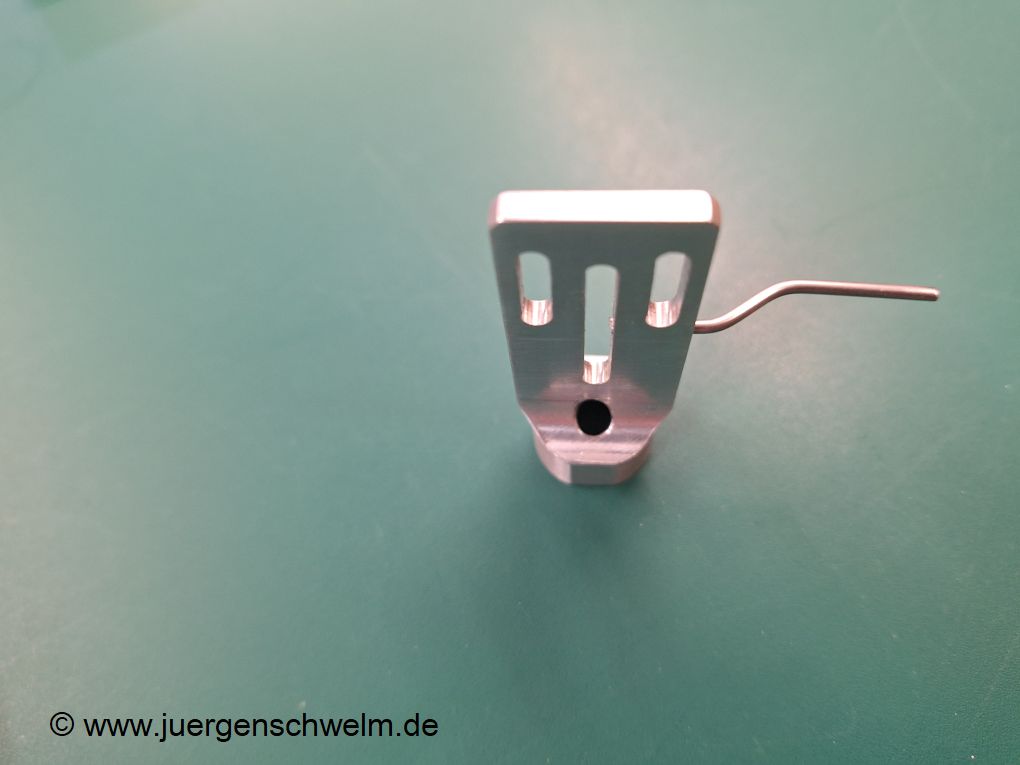

Ebenso sollte eine große Headshell am gebogenen Tonarmrohr und

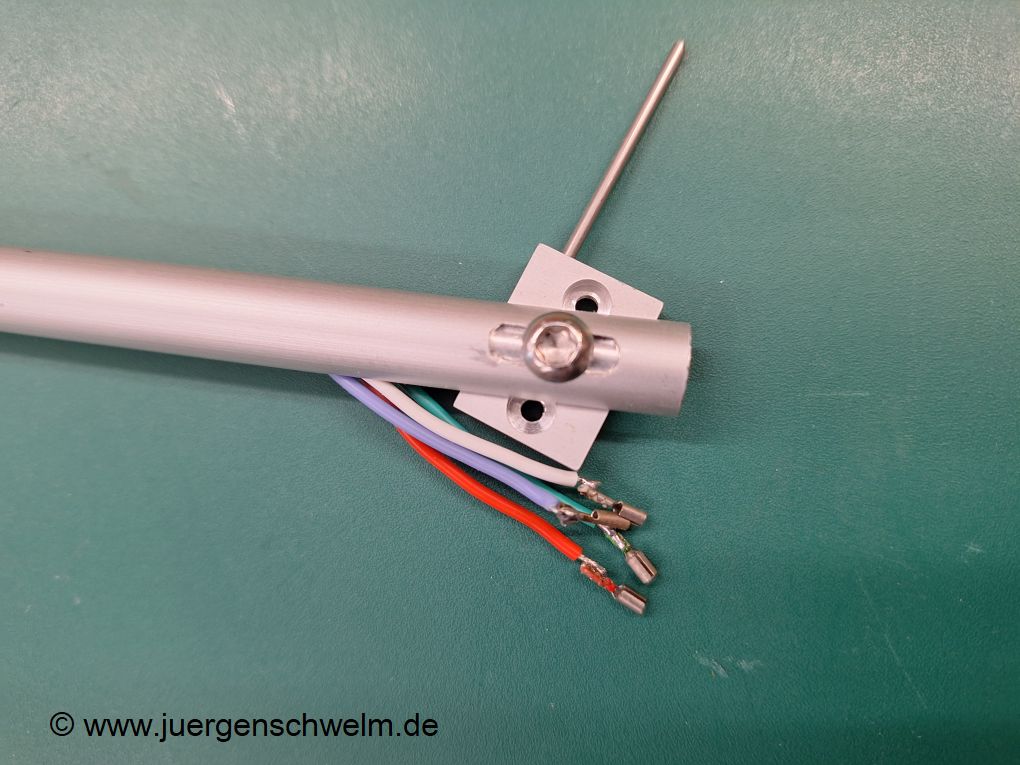

eine Minimalheadshell am geraden Rohr zum Einsatz kommen.

Die ganze Konstruktion ist somit auf größtmögliche Variabilität ausgelegt.
Als nächstes kommt die Frage nach Kröpfungswinkel, Überhang und Nulldurchgängen.
Hierzu gibt es unterschiedliche Berechnungen von Baerwald, Löfgren und auch Stevenson.
Die mathematischen Grundlagen sind zwar identisch, aber die Gewichtung der verschiedenen Parameter unterschiedlich.
Und wenn man die Daten der verschiedenen Tonarme https://www.vinylengine.com/tonearm_database.php vergleicht,
erkennt man, daß jeder Hersteller wieder unterschiedliche Gewichtungen hinsichtlich der Tonarmgeometrie hat.
Ich habe meine Tonarm Geometrien nach Löfgren B auf möglichst kleine Verzerrungswerte auf den inneren Rillen ausgelegt.

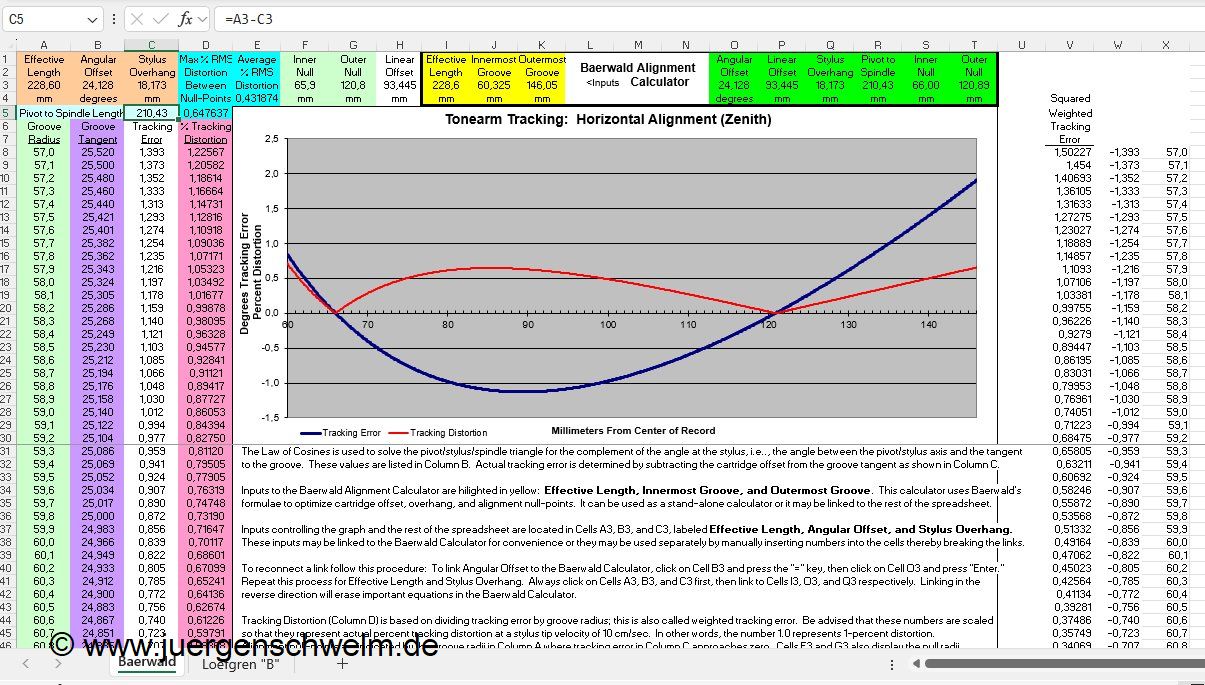

Ein Excel Berechnungstool dafür gibt es ebenfalls bei https://www.enjoythemusic.com/freestuff.htm

Jetzt nehmen die Tonarme auch langsam Gestalt in meinem Kopf an. Zuerst ist ein diffuses Bild vorhanden, welches sich beim Betrachten anderer Tonarme immer mehr herausschält. Aufmerksamen Betrachtern fällt wahrscheinlich auf, daß mir das Design des Thorens TP92 Tonarms sehr gut gefiel.
Anschließend kommt die Suche nach geeigneten Bauteilen (Kugellager) und evtl. zusätzlichen benötigten Werkzeugen.

Zeichnerische Konzeption
Bei allen komplexeren Konstruktionen, die ich mache, kommt zuerst immer das sprichwörtliche weiße Blatt Papier zum Einsatz.

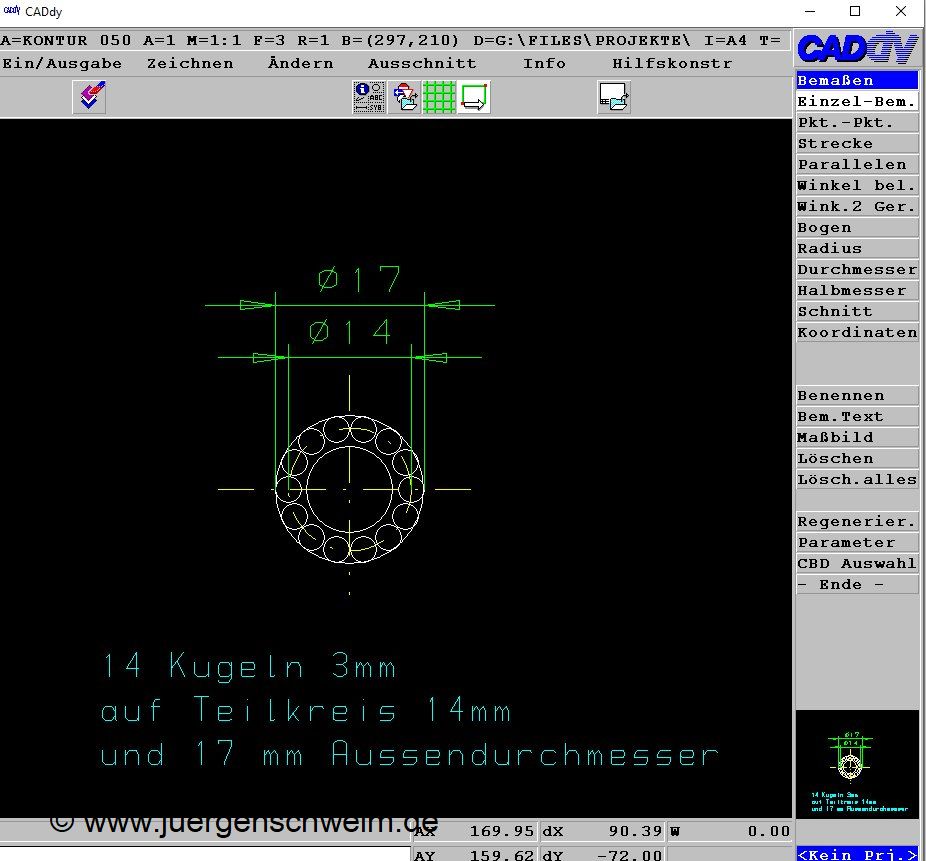

In meinem Falle ist das Blatt allerdings schwarz und stellt den Hintergrund meines 2D CAD-Systems dar.
In diesem Programm werden zuerst die groben gewünschten Abmessungen skizziert.
Passen z.B. alle Lagerkugeln in das Horizontallager hinein oder gibt es Platzprobleme?
Reicht der Hub des Tonarmlifts aus? In welcher Höhe sollen die Vertikallager sitzen, wo das Gegengewicht?

Hier werden auch grundsätzliche Festlegungen getroffen. So soll das Vertikallager in Höhe der Nadelspitze liegen und das Gegengewicht ebenso. Außerdem soll das Gegengewicht fest am Tonarm befestigt sein, eine elastische Verbindung bringt meiner Ansicht nach keine Dämpfung in die Konstruktion, sondern eher zusätzlich parasitäre Schwingungen durch die Eigenresonanz der Gewichtsmasse mit der elastischen Aufhängung. Um wirklich präzise eine auslöschende Gegenschwingung zu der gewählten Tonabnehmer/Tonarmkombination zu generieren, bräuchte es eine Menge Messtechnik, die der Anwender ohnehin nicht hat. Und das müsste auch für jeden neuen Tonabnehmer wegen der unterschiedlichen Gewichte und der anderen Nadelnachgiebigkeit neu eingestellt werden.

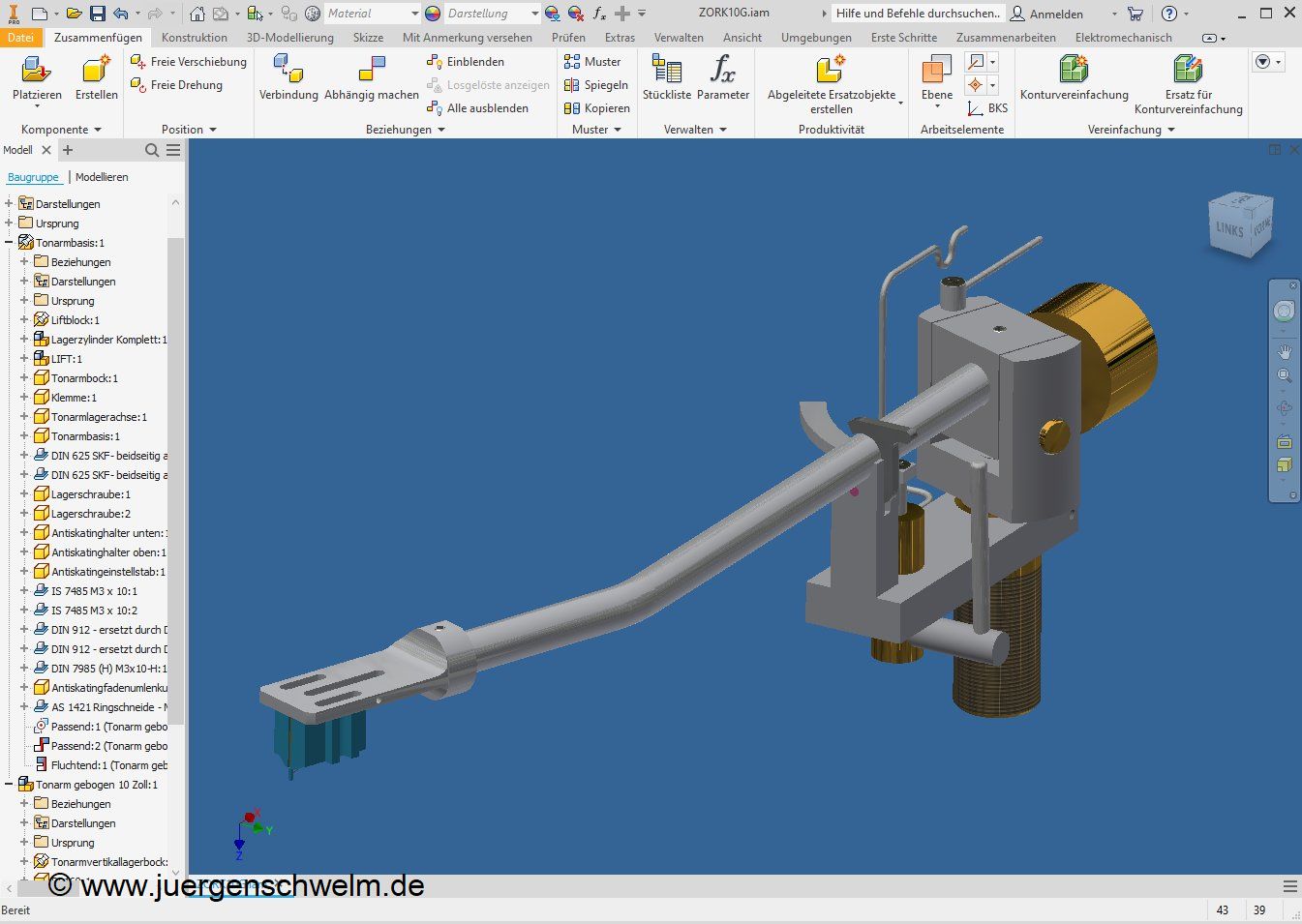

Anschließend wird die Konstruktion im 3D CAD-System ausgearbeitet.

Solch eine Software hat mehrere Vorteile. So lassen sich leicht Kollisionen der einzelnen Bauteile erkennen und bereits auch die Gewichte der Einzelbauteile optimieren, welche man sonst nur durch Anfertigung und nachfolgendes Wiegen oder durch komplizierte Eigenberechnungen ermitteln kann. Zudem ähnelt die Konstruktion in 3D ja auch dem späteren Fertigungsprozess - man nimmt eine einfache Basisform und versieht diese mit Bohrungen, Radien oder Ausnehmungen (Taschen). Hier lassen sich schon erste fertigungstechnische Fallen entschärfen oder auch konstruktive Verbesserungen verwirklichen. Und das, ohne ein Stück Material zu verbrauchen. Aber keine Angst - eine Konstruktion ist niemals so perfekt, dass es nicht doch noch zu Änderungen kommt. Manche fallen nur später auf.

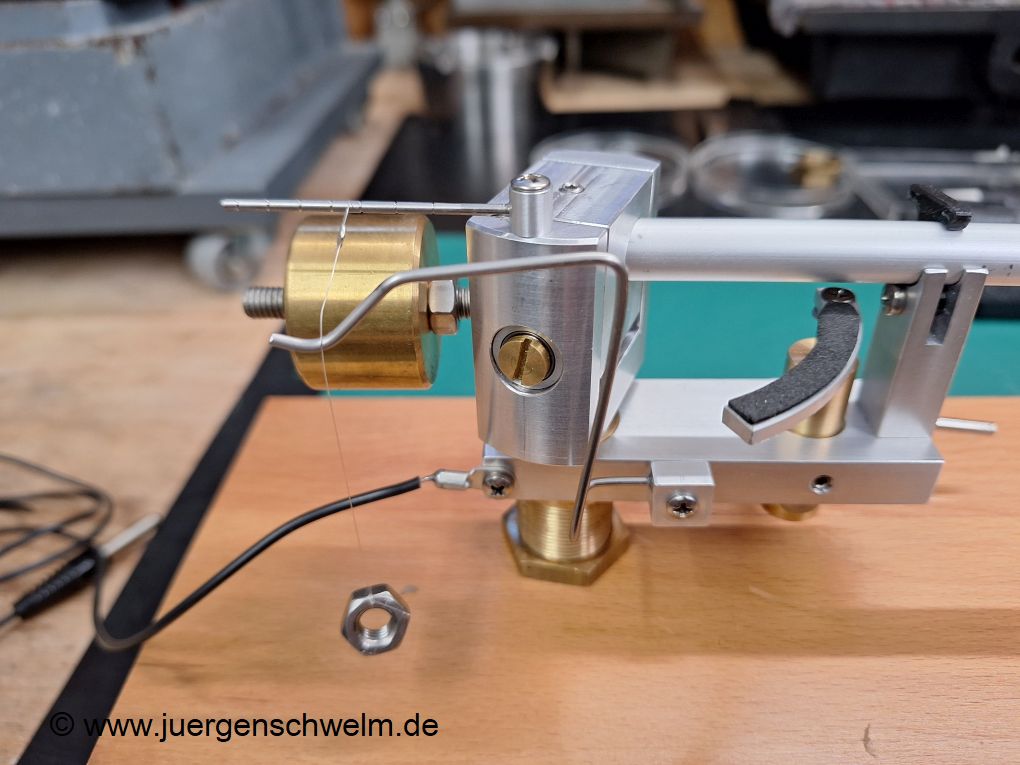

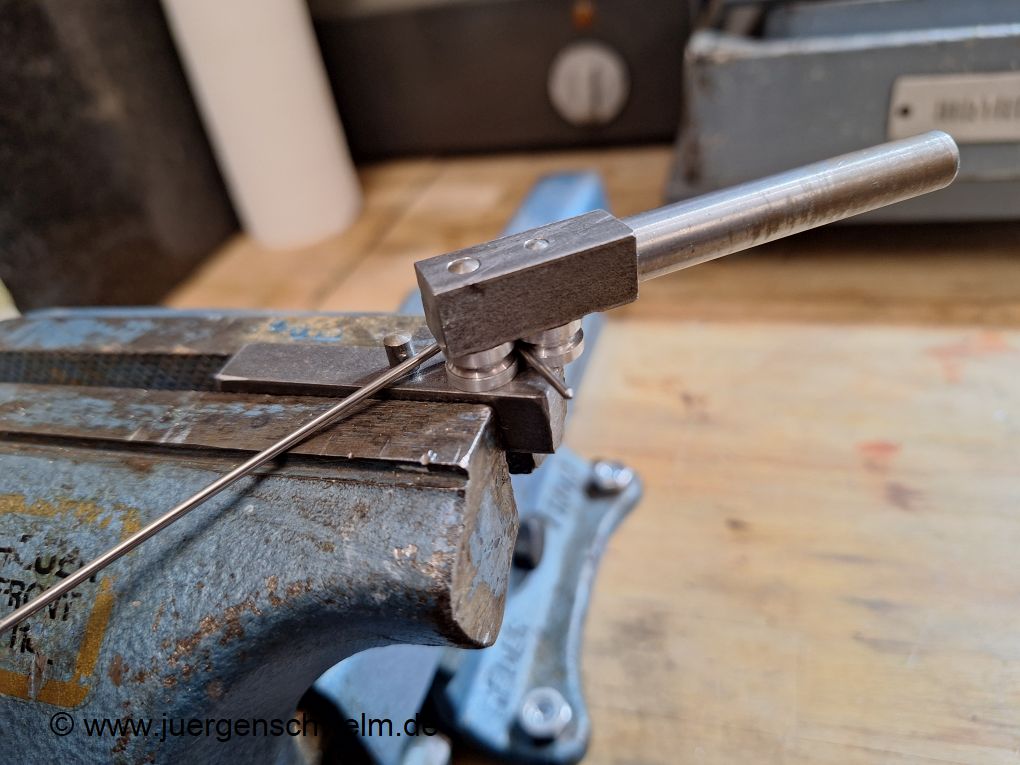

Die Antiskatingeinrichtung wollte ich erst als magnetisches Antiskating ausführen, wie es bei vielen kommerziellen Tonarmen auch vorhanden ist. Es zeigte sich aber, dass man dafür wirklich viel experimentieren und außerdem Zugriff auf Magnete mit ganz genau festgelegten Eigenschaften haben muss. Das lässt sich aber wirklich nicht einfach realisieren, die käuflichen Magnete bei verschiedenen Versendern lassen sich bestenfalls nach Geometrien aussuchen, aber nicht nach technischen Daten. Und Magnethersteller liefern Kleinmengen als Sonderanfertigung auch nicht. So wurde es dann eine klassische Lösung mit Faden und Antiskatinggewicht.

Diese lässt auch genug Möglichkeiten zum Ausprobieren und Optimieren.
Das Antiskatinggewicht habe als Maschinenbauer natürlich passend gewählt!

In diesem Stadium macht man sich auch Gedanken um die Fertigungsmöglichkeiten. Auch wenn ich eine gut ausgestattete Werkstatt besitze, lassen sich nicht alle Fertigungstechnologien realisieren. Es ist also mehr als sinnvoll, die Ressourcen immer im Hinterkopf zu halten. Zum Teil habe ich mir später auch kleine Hilfsvorrichtungen anfertigen müssen, unter anderem auch für das Biegen der Antiskatingdrähte.

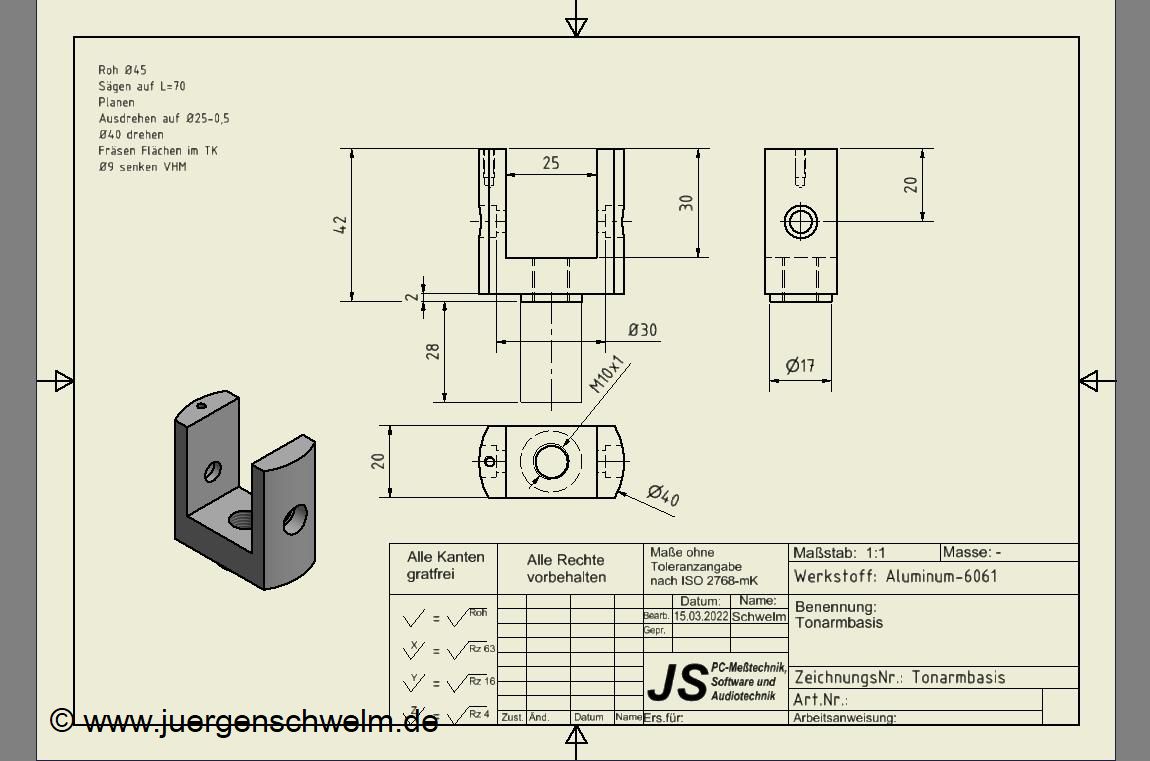

Zum Schluss der 3D Konstruktion werden dann ganz klassische 2D Zeichnungen angefertigt und ausgedruckt. Allen modernen Techniken wie 3D Druck oder CNC-Maschinen zum Trotz - an der Maschine braucht man häufig noch das klassische Papier.

Mechanische Fertigung
Über die verschiedenen Fertigungsverfahren wie Drehen, Fräsen und Bohren zu schreiben, wäre Eulen nach Athen zu tragen. Viel wichtiger ist in diesem Fall das Vorgehen beim Abarbeiten der einzelnen Arbeitsschritte. Es ist eminent wichtig, dass alle Bearbeitungsachsen für Lagersitze, Kröpfungswinkel und Biegewinkel (z.B. Tonarmrohr) korrekt miteinander fluchten bzw. genau eingehalten werden.

So verwundert es nicht, dass ein Großteil der Werkstattarbeitszeit auf die sogenannte Rüstzeit, also das Einrichten der Werkzeuge und Spannmittel und das Ausrichten der Werkstücke entfällt.

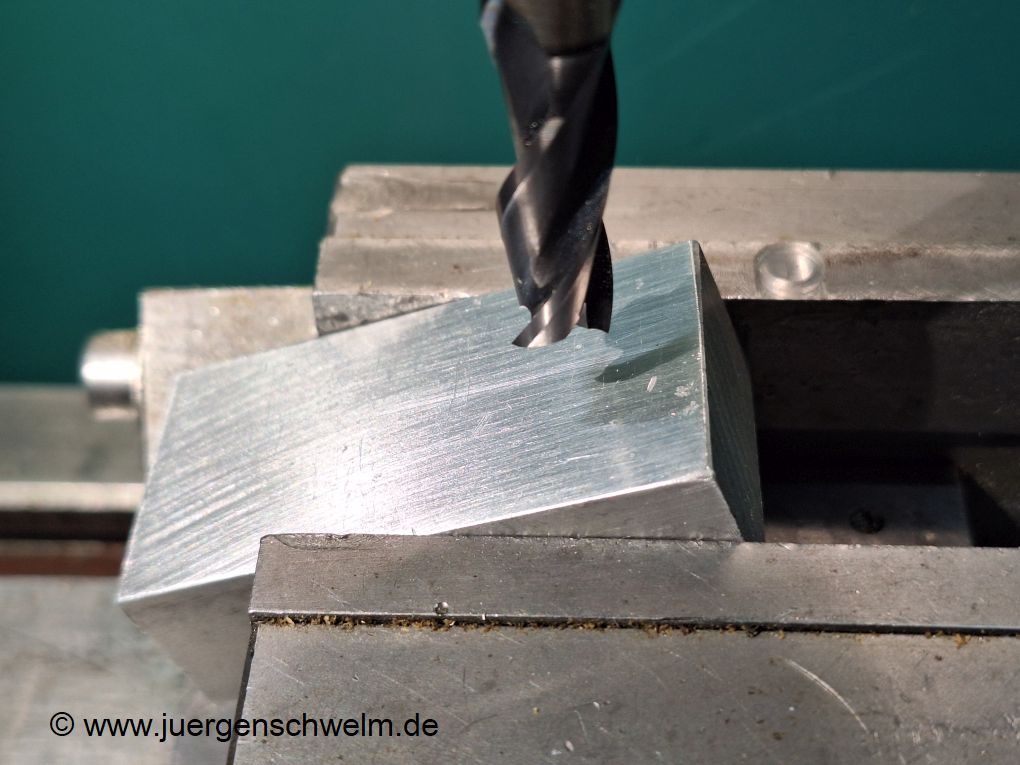

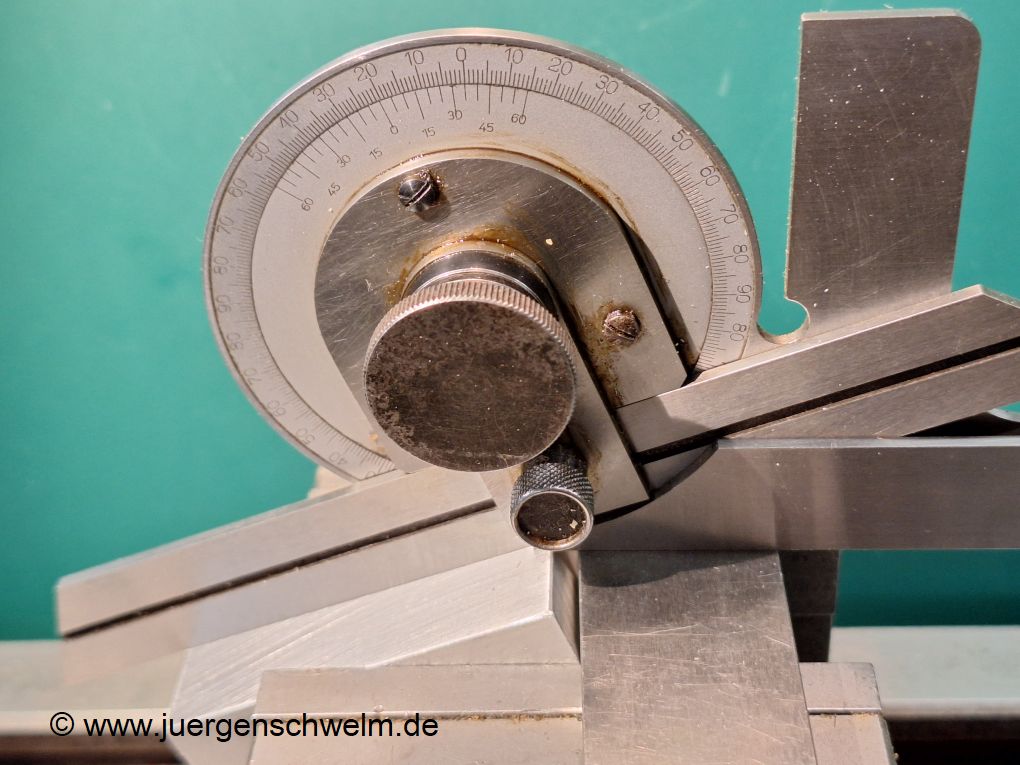

Als Beispiel kann man hier den Tonarmlagerblock nennen, in dem die Aufnahmebohrungen für das Tonarmrohr exakt im gleichen Winkel wie die Tonarm- bzw. Headshellkröpfung angebracht werden müssen, z.B. 17,3° für den 12 Zoll Tonarm.
Das ist schon eine diffizile Arbeit. Es gibt auch viele Tonarme, die an dieser Stelle einfach nur eine gerade Bohrung haben.
Aber dadurch beschreibt die Nadel vorn am Tonarm bei einem Höhenschlag der Platte ein leichtes Taumeln (Drehbewegung) um den Nadelazimuth herum.
Bei der Wichtigkeit, die der Nadelazimuth in der Wiedergabe hat, kann man diese einfache Lösung eigentlich als nicht sinnvoll ansehen, oder?

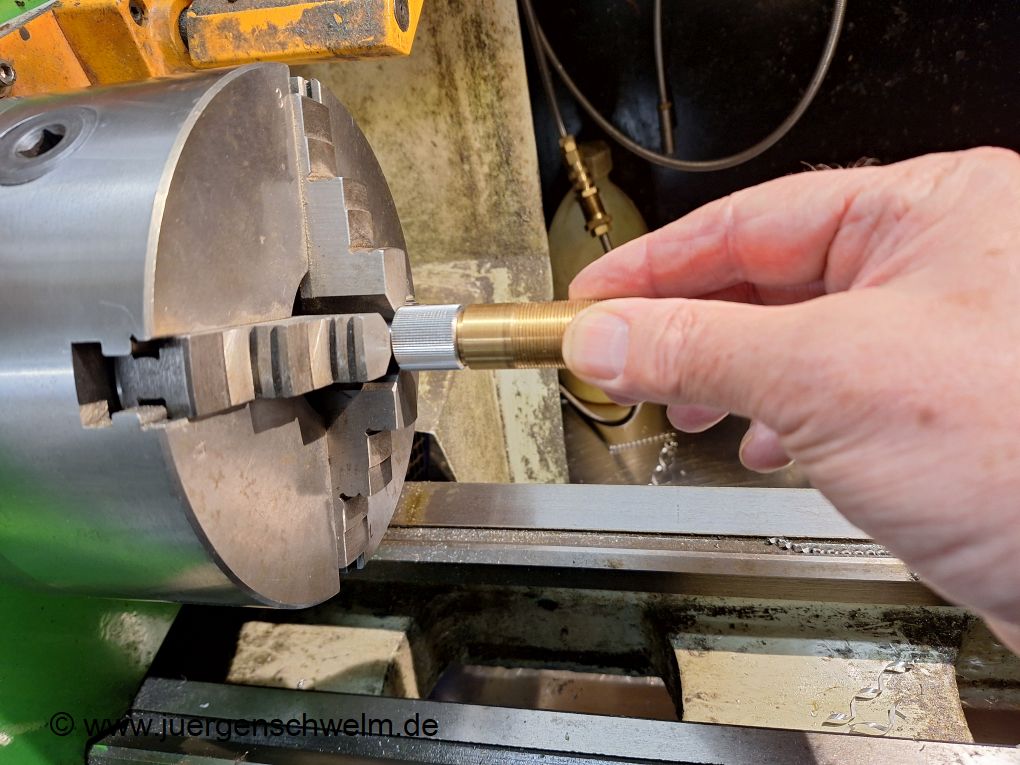

Bevor es nach der Fertigung aber an den ersten Zusammenbau geht, müssen an den Lagern noch einige vorbereitende Arbeiten ausgeführt werden. Für die Vertikallagerung verwende ich handelsübliche Rillenkugellager 684ZZ nach ABEC5. Weil aber diese Kugellager üblicherweise auch für hohe Drehzahlen konzipiert sind, ist die Schmiermittelfüllung auch darauf ausgelegt und bei Raumtemperatur entsprechend hochviskos. Da aber in diesem Anwendungsfall weder hohe Drehzahlen noch hohe Temperaturen auftreten, ist eine Schmierung mit niedrigviskosem Schmiermittel sinnvoll. Zu diesem Zweck lasse ich die Lager erst 30 Minuten mit ca. 3000 1/min einlaufen und wasche anschließend den Schmierstoff direkt in einem Ultraschallbad mit Aceton aus.

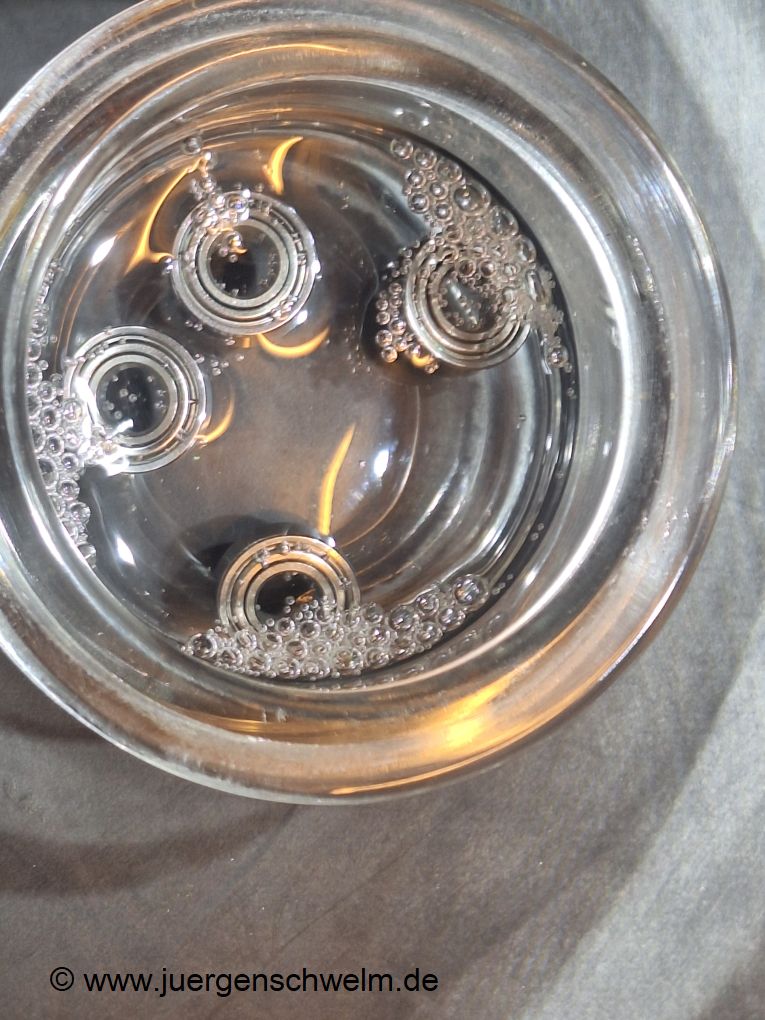

Anschließend werden die Lager unter einer Vacuumglocke mit dem neuen Öl getränkt.
Es zeichnet sich durch niedrige Viskosität und Harzfreiheit aus.

Dieses Öl wird später auch für das Horizontallager verwendet.

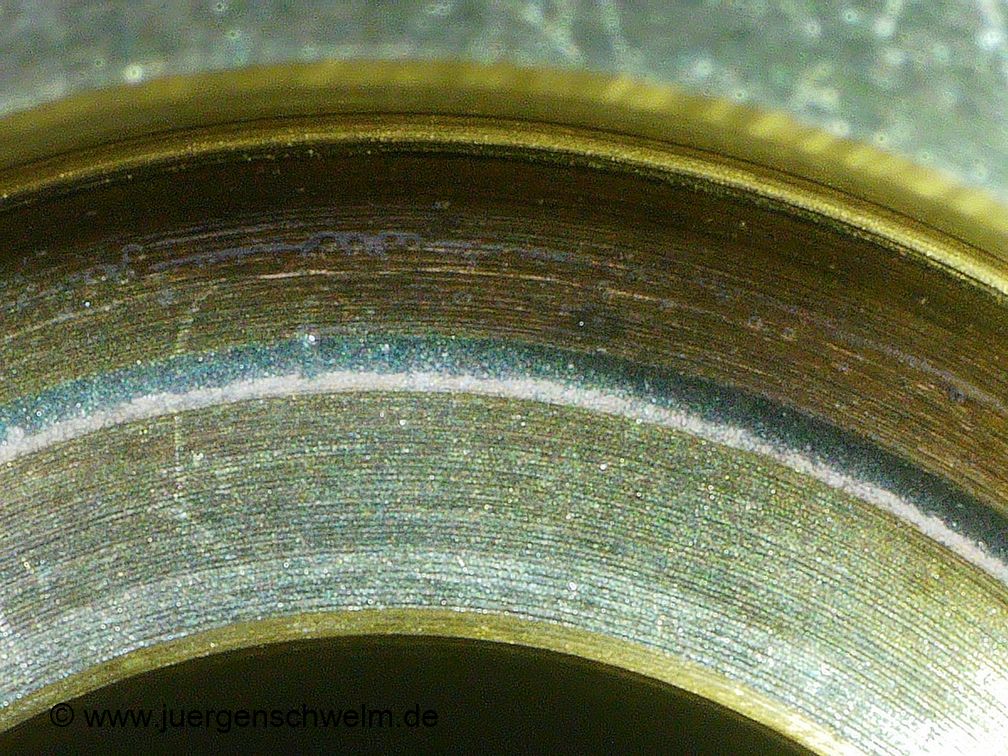

Das Horizontallager wird nicht mit normalen Rillenkugellagern ausgerüstet, sondern mit jeweils vierzehn einzelnen 3mm Kugeln, die oben und unten in einen Messinglagersitz eingesetzt werden. Dieser ist feinfühlig über ein Feingewinde an den Gegenlagerkegeln einstellbar.

Die Ausführung mit losen Kugeln wurde hier gewählt, weil normale Lager in dieser Größe durch den integrierten Kugelkäfig höhere Reibungsverluste aufweisen. Auch hier wird die Tonarmbasis mit den Lagern erst zusammengebaut, dann lasse ich die Lagerstellen einige Zeit an der Drehmaschine einlaufen.

Anschließend wird alles demontiert, gereinigt und für den späteren Komplettzusammenbau beiseite gelegt.

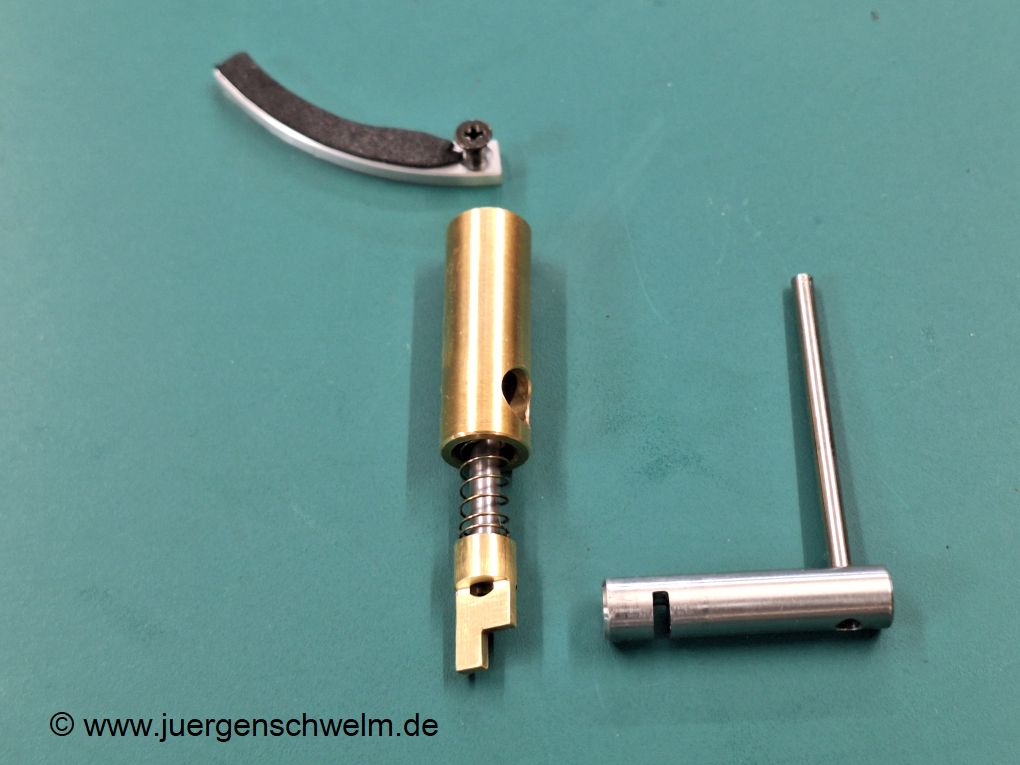

Auch den Tonarmlift habe ich selbst gebaut - dieses Teil ist eigentlich viel simpler als es die Beschreibungen im Internet oder Prospekten (hydraulischer Lift) weismachen wollen. Im Prinzip ein einfacher Kolben mit einer Feder und Fettfüllung und einer einfachen Kontur am unteren Ende für die Lifthebelkinematik.Allerdings ist ein hochviskoses Silikonfett mit ca. 300000-500000 cSt nötig. Dieses bekommt man extram teuer bei Ebay oder sehr viel günstiger bei Wacker Chemie.

Das Geld, was für käufliche Tonarmlifte aufgerufen wird, investiere ich lieber in Schallplatten. Ich will aber nicht verschweigen, dass ich hier doch ein bisschen ändern musste, bis es zufriedenstellend funktionierte.
Manchmal denkt man komplizierter, als es tatsächlich nötig ist.

Zusammenbau

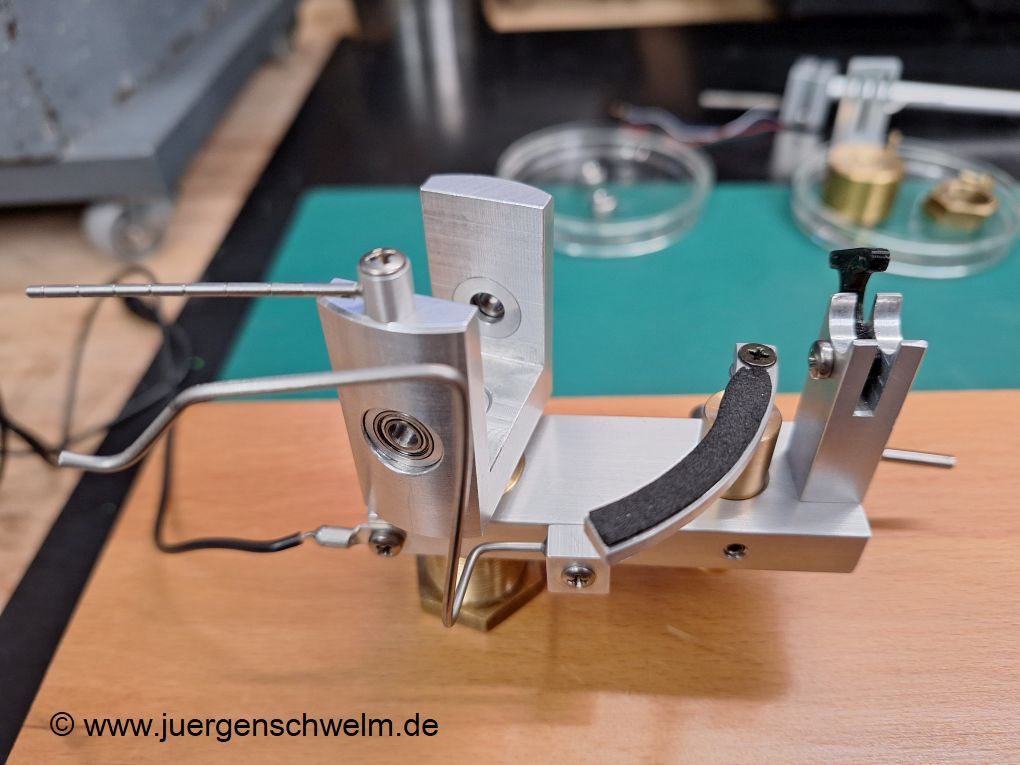

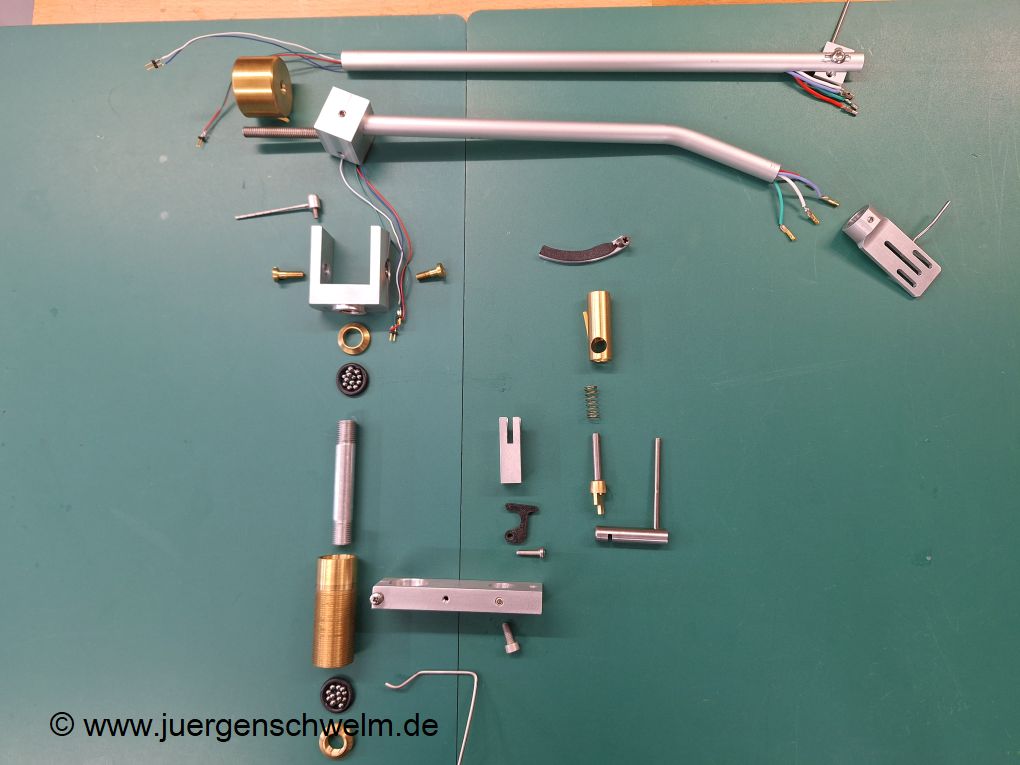

Der Zusammenbau der Tonarme ist relativ einfach, aber trotzdem aufregend. Zum ersten Mal nimmt hier das Endprodukt seine Gestalt an. Zuerst wird die Tonarmbasis mit der Tonarmlagerachse verschraubt und anschließend mit den der Tonarmlagerhülse und den Lagerkugeln komplettiert. Nun wird diese Einheit zusammen mit dem kompletten Tonarmlift und dem Tonarmlagerbock an den Tonarmträger geschraubt. Die Anbauteile für die Antiskatingeinrichtung komplettieren die Basiseinheit.

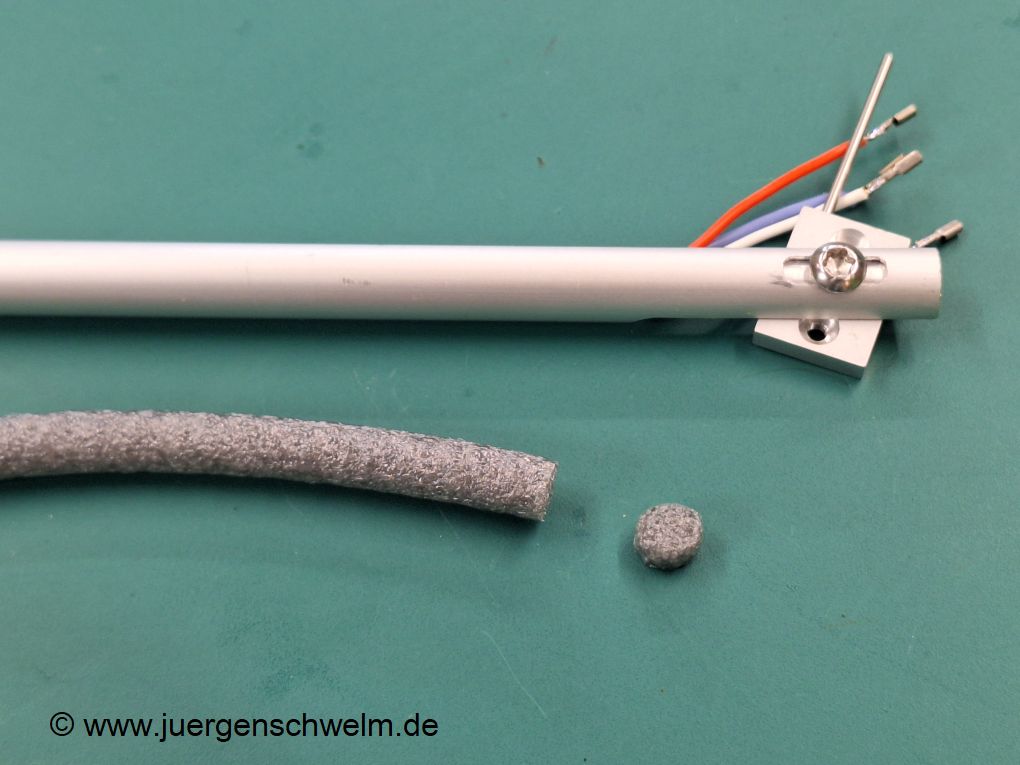

An den Tonarm wird nun der Tonarmvertikallagerbock geschraubt, auch der Gewindebolzen für das Gegengewicht wird eingeschraubt und mit Gewindekleber gesichert. Bei der Tonarmverkabelung habe ich zuerst Litzen mit etwas größerem Querschnitt und Silikonisolierung verwendet, diese waren aber trotz allem noch zu unflexibel an der Tonarmbasis. Ich habe dann später normale sehr dünne Tonarmlitzen verwendet. Zum Schluss, noch vor der Montage der Headshell wurde dann ein Schaumstoff in das Tonarmrohr eingezogen, um Resonanzen des Rohres zu dämpfen. Es handelt sich dabei um einen Schaumstoff, der normalerweise in speziellen Industrieanwendungen für hohe Temperaturen zum Einsatz kommt. Vorteile: Kein Weichmacher, der nach einigen Jahren ausgast und den Schaumstoff verhärtet. Leicht ist er ohnehin.

Anschließend werden Tonarmrohr und Tonarmbasis verheiratet. Im Gegensatz zu manchen anderen Konstruktionen werden bei meinem Tonarm keine Distanzbuchsen zwischen Lager und Tonarmvertikallagerbock eingesetzt, sondern der Tonarm wird allein durch eigens angefertigte Passschrauben mittig in der Tonarmbasis zentriert.

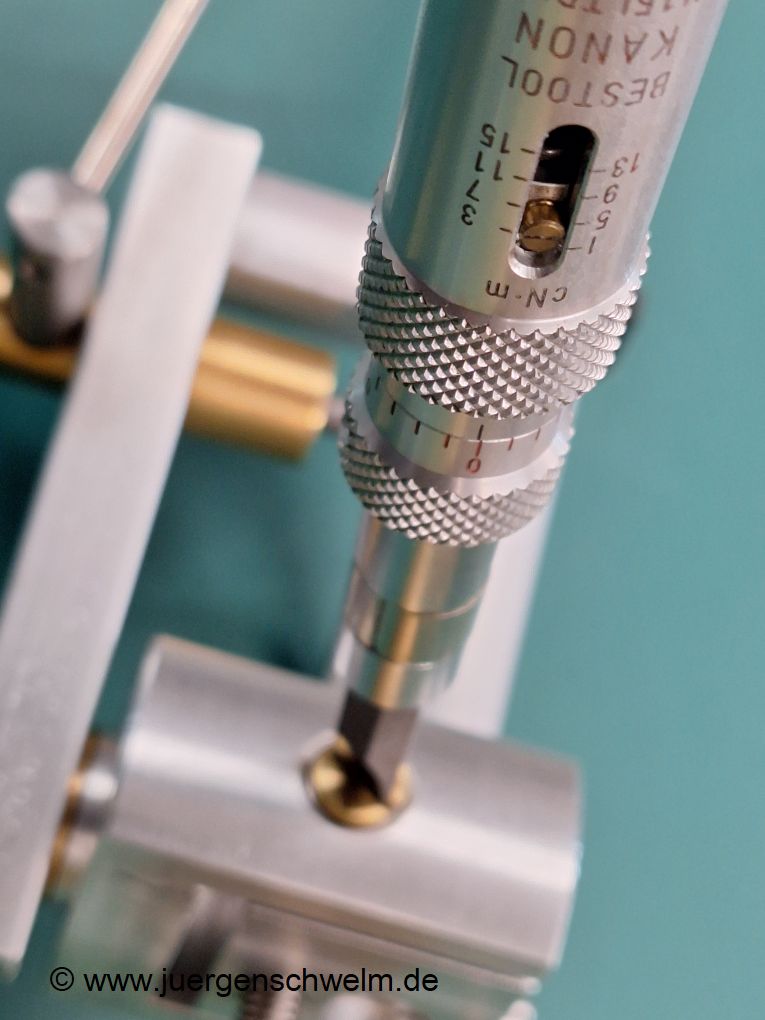

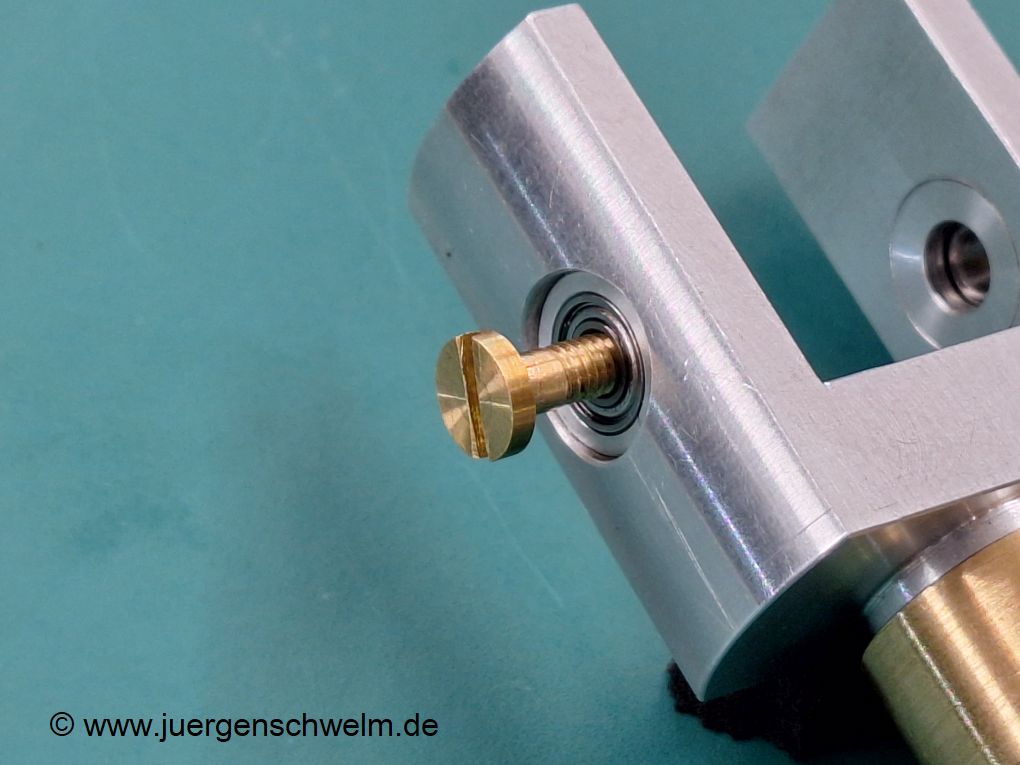

Das Lagerspiel wird ebenfalls durch die mit einem Drehmoment von 2cNm von beiden Seiten angezogenen Passschrauben minimiert. Dieser Wert wurde experimentell ermittelt, er hat sich auch als optimal erwiesen. Der Nachteil dieser Konstruktion soll nicht verschwiegen werden: Es ist zwar die denkbar genaueste Methode, um das Spiel des Lagers einzustellen, aber es braucht dazu einen sehr genauen (und teuren) Drehmomentschraubendreher.

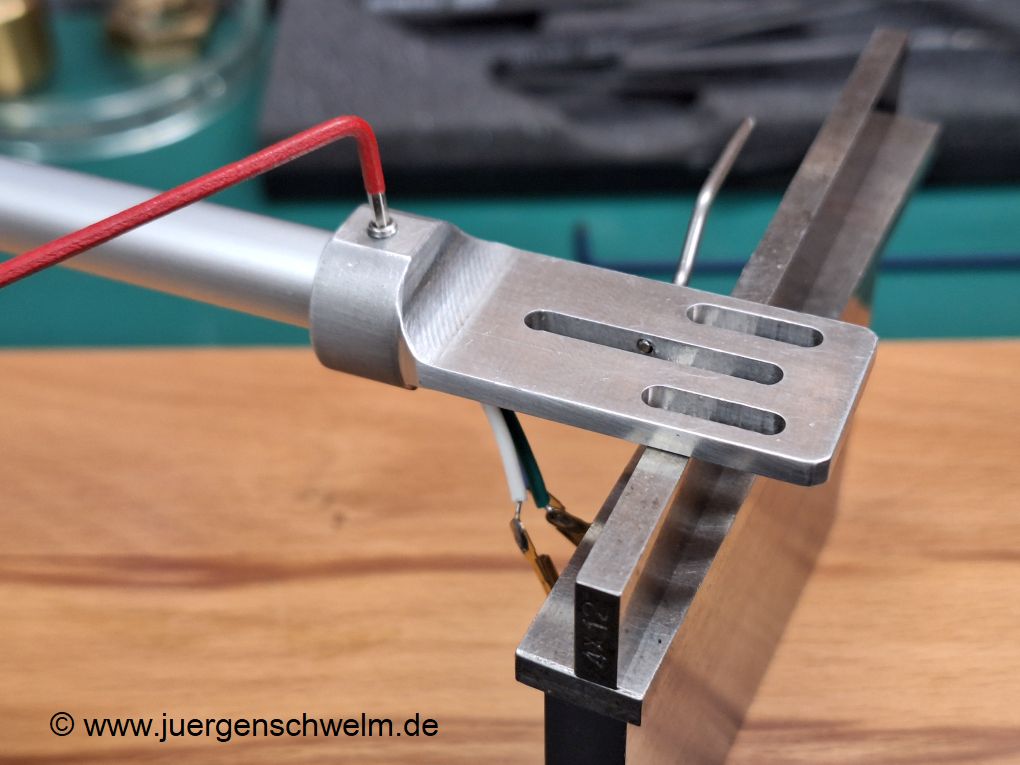

Jetzt kann man auch die Parallelität von Tonarmbasis und Headshell voreinstellen.

Später muss man das ohnehin mit dem jeweiligen System überprüft werden. Über die Klemmschrauben an der Tonarmbasis und an der Headshell geht das recht einfach und schnell. Die Anschlusslitzen habe ich erst einmal einfach unten an der Tonarmlagerhülse herausgeführt und mit zwei Cinchbuchsen, die einem kleinen Trägerwinkel befestigt sind, verbunden.

Und damit sind die Tonarme schon fertig montiert.
Ich habe bei diesem Tonarm auf eine einfach zu handhabende Höhenverstellung verzichtet. Die Tonarmhöhe wird einfach über die beiden Befestigungsmuttern eingestellt. Da ich nicht alle 2 Tage neue Abtastsystem an die Arme schraube, kann ich mit dieser Einschränkung gut leben. Vielleicht modifiziere ich die Tonarmbasis später noch einmal.

Einige Messungen
Bevor die Tonarme aber auf den zugewiesenen Plätzen am Plattenspieler montiert werden konnten, habe ich die effektive Tonarmmasse ermittelt. Auf die klassische Weise mit einer weichen Zugfeder, in die die Headshell des Tonarms eingehängt wurde und anschließend zum Schwingen angeregt wurde. Dann wurden die Schwingungen 5 Sekunden lang gezählt und das gleiche wurde dann mit verschiedenen Gewichten an der Feder wiederholt. Ergab sich bei einem Gewicht die gleiche Schwingfrequenz, hatte man ein Maß für die effektive Tonarmmasse.
Beide Tonarme, der 10 Zoll mit großer Headshell (schwerer) und der 12 Zoll mit kleiner Headshell (leichter) kommen jeweils auf 14 Gramm effektive Masse.
Zusammen mit einem Audio Technika VM95E Tonabnehmer ergibt sich bei beiden Tonarmen eine Tonarm-Tonabnehmer Resonanzfrequenz von ca. 10 Hz.
Ich würde von einer Punktlandung sprechen.

Fazit
Die Konstruktion und der Bau der Tonarme haben mir großen Spaß gemacht.
Natürlich war es viel Arbeit, aber wenn das Ergebnis hinter nicht nur funktioniert, sondern auch befriedigt, hat es sich gelohnt.
So konnten direkt beim allerersten Probehören mit dem Testsystem AT VM95E sofort und deutlich die Unterschiede zwischen einem normalen Nadelträger und dem Raumnadelsystem herausgehört werden. Auch beim späteren Einbau anderer Systeme konnten Unterschiede und Verbesserungen deutlich wahrgenommen werden.
Die Tonarme machen also genau das, was sie sollen, nämlich den Tonabnehmer zuverlässig und rückwirkungsfrei führen.
Der 12 Zoll ZORK Tonarm führt mittlerweile ein Ortofon MC C-X40 zur vollsten Zufriedenheit.
Jetzt zu der Frage, die sich vielleicht einige Leute stellen. Was würde denn so ein Tonarm kosten?

Ehrliche Antwort: Keine Ahnung!

Das Material ist kostenmäßig vernachlässigbar - mit allen Teilen kommt man mit 50-100 Euro aus, es sei denn, man will handgedrillte Tonarmlitzen aus bei Vollmond besprochenem Silber einbauen. Der Hauptkostenfaktor ist die Arbeit, aber da die ganze Geschichte ein "Work in Progress" war, kann ich keine genaue Arbeitsstundenanzahl nennen. Dazu müsste ich nochmals die ganzen Teile nach den jetzt endgültigen Unterlagen fertigen und zusammenbauen. Vielleicht mache ich das auch mal, und vielleicht gibt es dann auch Interessierte dafür.
Das Finish dürfte aktuell auch nicht jeden ansprechen, manche mögen es ja poliert oder gepulvert,
ich selbst mag mehr die "Maschinenbauanmutung".
Ein weiterer Kostenfaktor ist auch die nötige Werkstattausrüstung.
Eine Drehmaschine und eine Fräsmaschine müssen schon vorhanden sein.
Ebenso die notwendigen Spann - und Bearbeitungswerkzeuge.
Gute Messmittel gehören auch dazu, und ich meine jetzt nicht die Baumarktmeßschieber.

Die Ausrüstung muss nicht zwingend sehr teuer sein, mittlerweile bekommt man gute Maschinen für die Hobbywerkstatt wesentlich günstiger als früher. Mit dem ganzen notwendigen Zubehör in guter Qualität bewegt man sich aber ganz schnell im hohen vierstelligen Preisbereich.
Es bringt aber alles nichts, wenn man sich nicht gut mit der Metallbearbeitung auskennt. Wie bei allen "Gewerken" sollte man schon wissen, was man kann und was man tut, sonst können gerade im Umgang mit Maschinen schlimme Dinge passieren.
Das ist jetzt keine hohle Phrase, ich habe selbst miterlebt, dass auch erfahrene Dreher mal Fehler machen können, die schwere Verletzungen nach sich ziehen!

Aber es muss ja nicht immer so aufwendig sein, Jochen Soppa hat auf seiner Seite http://www.schiller-phono.de/de/tonarm-diy
(leider nur noch im Webarchiv) gute Beispiele dafür, wie man Tonarme und Plattenspieler auch mit ganz einfachen Mitteln selbst bauen kann. Sehr lesenswert!

Zum Schluss noch einige Fotos der Einsatzorte..

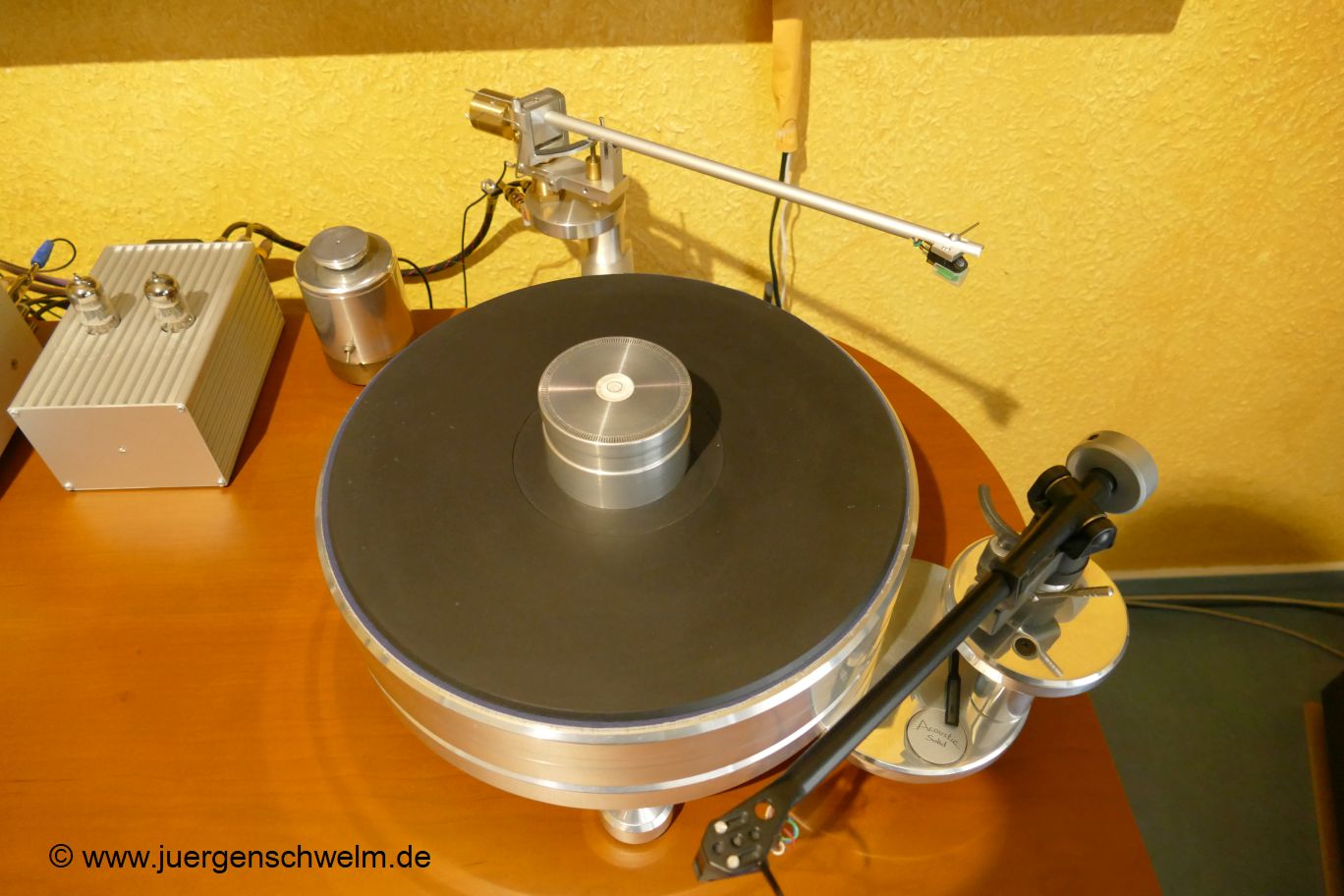

Acoustic Solid Maschine Small mit ZORK 12S geradem Tonarm

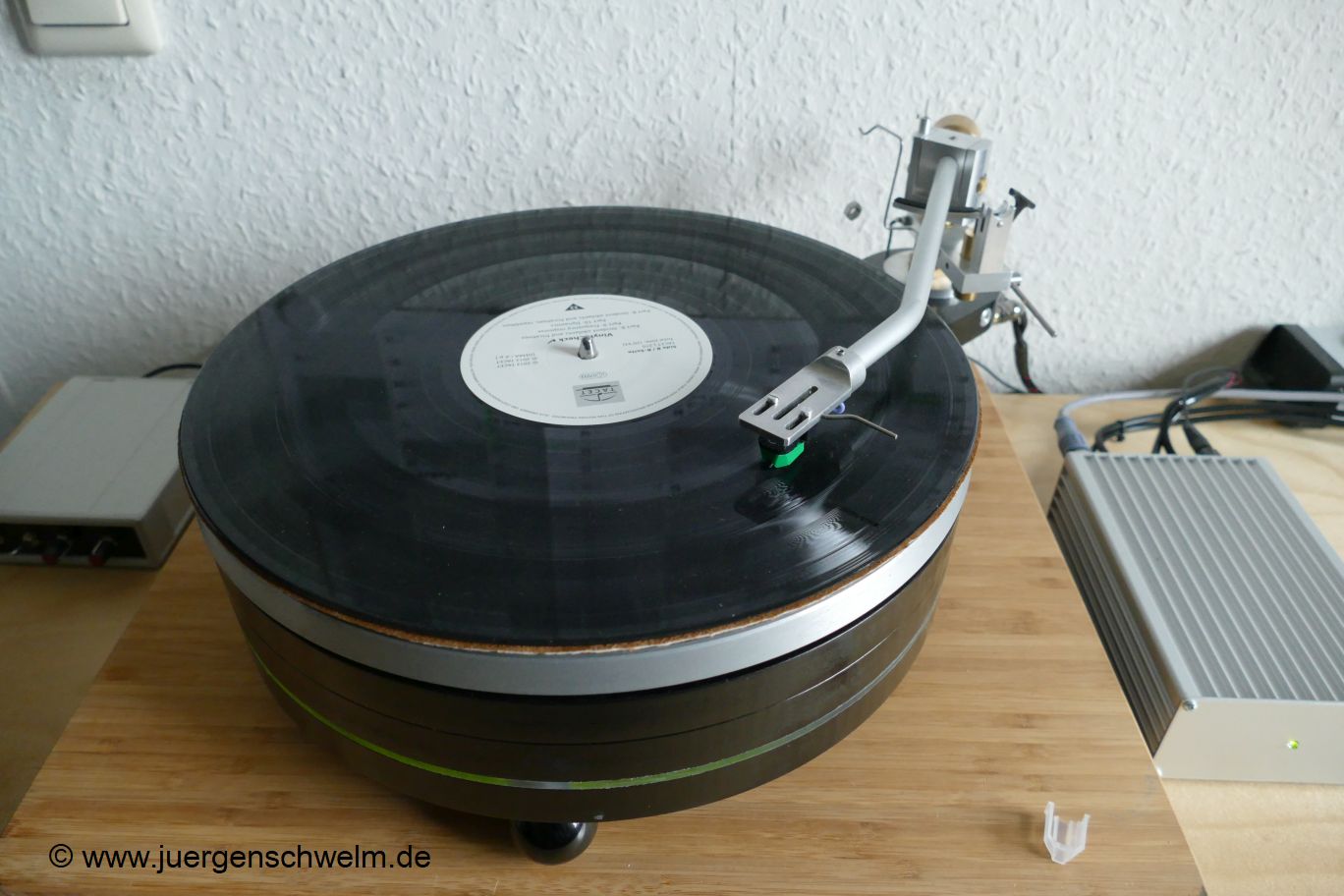

Selbstbauplattenspieler ZAP mit ZORK 10Ggebogenem Tonarm

Hier nun noch einige technische Daten.

Tonarm ZORK 10G mit großer Headshell
Länge 10" = 254mm
Achsabstand 237,9mm
Überhang 16,1mm
Kröpfung 20,5°
14 gr. eff. Masse ohne System

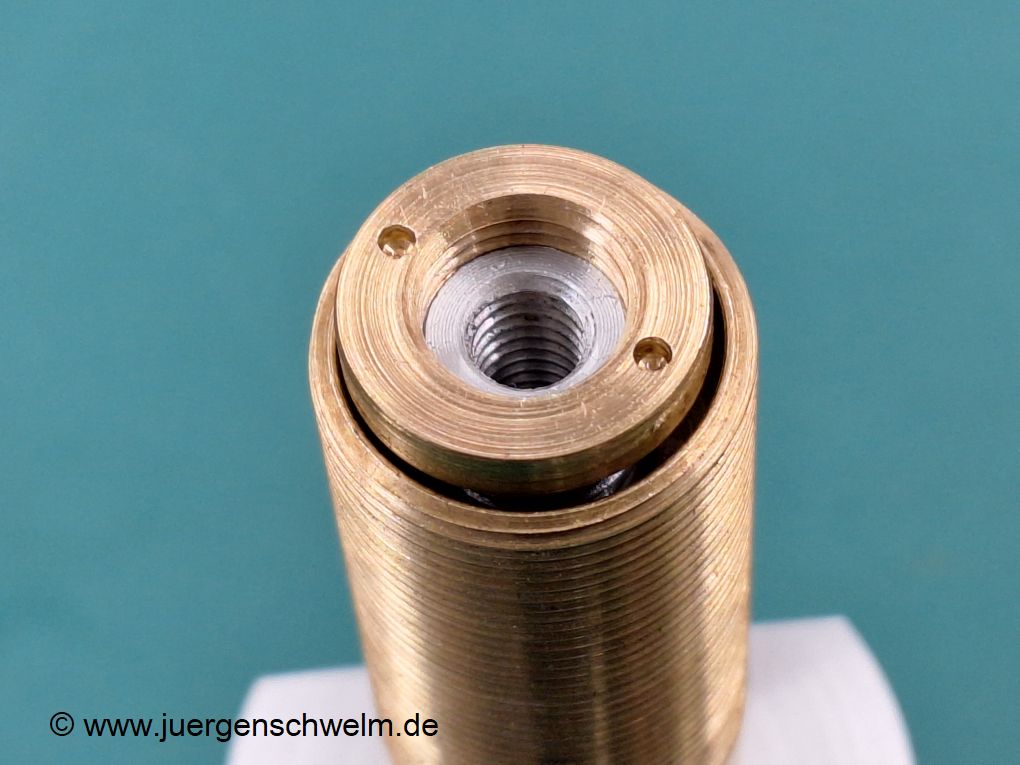

Montagegewinde M20x1

Tonarm ZORK 12S mit leichter Headshell
Länge 12" = 304,8mm
Achsabstand 291,5mm
Überhang 13,3mm
Kröpfung 17,3°
14 gr. eff. Masse ohne System
Montagegewinde M20x1
